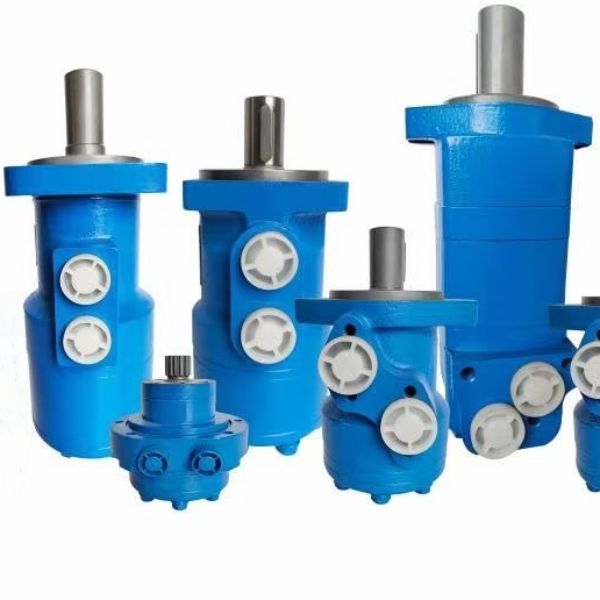

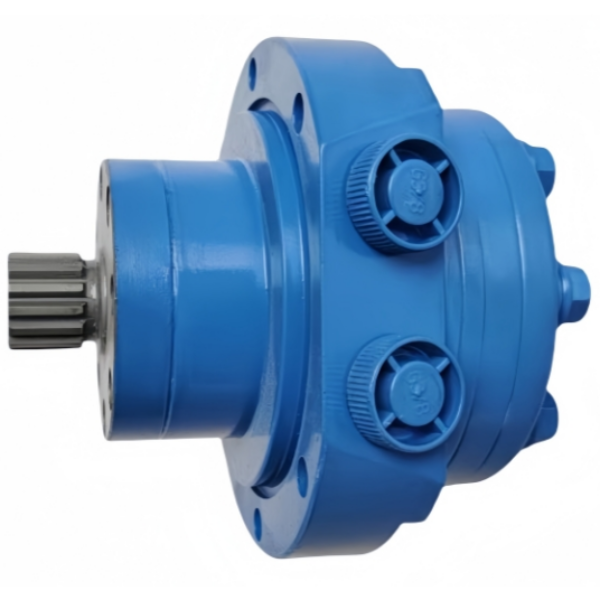

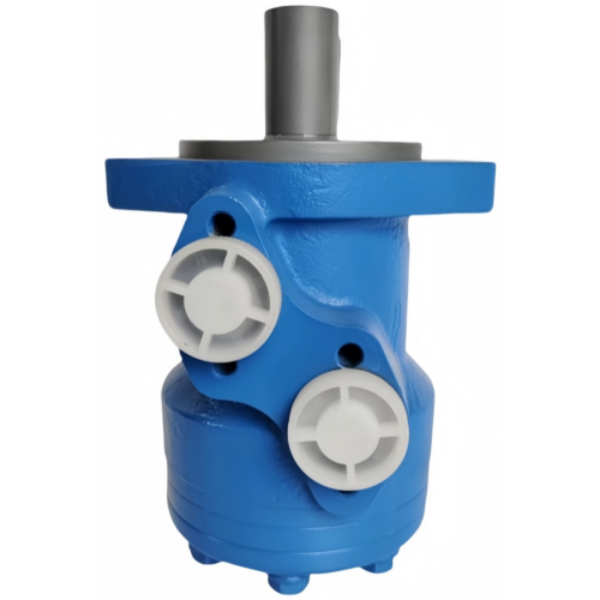

BMH系列擺線馬達是一種基于擺線齒輪傳動原理設計的液壓執行元件，以其高效、可靠、適應性強等特點，廣泛應用于工程機械、船舶、工業自動化等領域。以下是BMH系列擺線馬達的詳細特征解析及典型應用場景：
一、BMH系列擺線馬達的核心特征
1. 高效傳動與節能設計
擺線齒輪副優化：采用高精度擺線齒輪嚙合技術，齒形經數學優化設計，嚙合間隙小，容積效率高達92%以上，減少液壓油泄漏，提升能量轉換效率。
低摩擦損耗：齒輪表面經過特殊處理（如鍍鉻、激光淬火或滲氮），硬度達HRC58-62，顯著降低磨損，機械效率提升至88%-90%。
節能應用場景：在混凝土攪拌車、注塑機等需長時間連續運行的設備中，可降低能耗10%-15%，延長設備使用壽命。
2. 寬范圍轉速與扭矩輸出
轉速靈活性：支持0-2000 rpm的寬轉速范圍（部分型號最低穩定轉速可達1 rpm），滿足低速高精度控制（如旋轉臺定位）和高速空載轉場需求。
高扭矩密度：排量覆蓋5-100 ml/r，扭矩范圍10-500 N·m，啟動扭矩可達額定扭矩的1.5倍，適合重載啟動場景（如挖掘機行走驅動、絞盤提升）。
動態響應快：轉子質量輕且偏心距小，慣性矩低，加速/減速時間短，適用于頻繁啟停的自動化設備（如機械臂、包裝機）。
3. 抗污染與耐久性設計
強化密封結構：采用雙唇密封圈+防塵圈組合，有效阻擋直徑≥0.05mm的雜質進入馬達內部，減少齒輪和軸承的磨損。
油液適應性廣：可在油液清潔度等級≤NAS 12（ISO 4406 18/16/13）的環境下穩定運行，降低對液壓系統的過濾要求。
長壽命設計：抗污染能力使馬達壽命比傳統齒輪馬達提升30%-50%，維護周期延長至2000-5000小時。
4. 緊湊結構與模塊化集成
體積小重量輕：相同排量下，體積比齒輪馬達小40%，重量減輕30%，便于集成到空間受限的設備中（如小型AGV、無人機起落架）。
模塊化接口：支持法蘭、軸向、徑向等多種安裝方式，輸出軸形式包括平鍵、花鍵、螺紋等，可快速適配不同設備接口。
快速維護設計：端蓋采用螺栓固定，無需專用工具即可拆卸，便于檢修齒輪、軸承和密封件。
5. 低噪音與平穩運行
齒輪修形技術：通過齒向修形和齒頂修緣，降低嚙合沖擊，噪音降低5-8 dB(A)，運行更平穩。
平衡設計：優化轉子偏心距和軸承布局，減少振動，適合對噪音敏感的環境（如室內工業設備、夜間施工機械）。
低脈動輸出：擺線齒輪的連續嚙合特性使輸出扭矩波動小，提高設備運行穩定性。
二、BMH系列擺線馬達的典型應用場景
1. 工程機械領域
挖掘機/裝載機：BMH-32 D驅動行走系統，實現低速大扭矩爬坡（如30°斜坡）和高速空載轉場（最高15 km/h）。
壓路機：BMH-50驅動振動輪，提供穩定振幅（0.5-1.5mm）和頻率（30-50 Hz），提升瀝青路面壓實效率。
混凝土攪拌車：BMH-20 S驅動攪拌筒，確?；炷猎谶\(yùn)輸過程中均勻攪拌且不沉淀，攪拌轉速可調（3-15 rpm）。
2. 船舶與海洋工程
舵機系統：BMH-32 S在35 MPa高壓下輸出120 N·m扭矩，實現船舶精準轉向（轉向時間≤15秒），適用于漁船、工程船。
錨機/絞盤：BMH-50驅動錨鏈?zhǔn)辗?，承受高?fù)載（單鏈拉力≥50 kN）和頻繁啟停，壽命達10萬次以上。
海洋平臺：BMH-100 HT在高溫（120℃）和腐蝕環境下穩定運行，驅動鉆井設備（如頂驅、泥漿泵）。
3. 工業自動化與機器人
旋轉臺：BMH-10以5 rpm低速驅動，實現±0.1°定位精度，用于裝配線、焊接機器人或3C產品檢測設備。
輸送帶：BMH-5驅動輕型輸送帶，節能且噪音低（≤65 dB(A)），適合食品加工廠、電子車間等潔凈環境。
機械臂：BMH-20 S集成到六軸機械臂，提供高響應速度（加速時間≤0.2秒）和重復定位精度（±0.05mm）。
4. 農業機械與特種車輛
拖拉機：BMH-10驅動液壓轉向系統，操作輕便且可靠，轉向力矩可調（50-200 N·m）。
收割機：BMH-5驅動脫粒滾筒，適應多作物收割需求（如小麥、水稻、玉米），脫粒效率提升20%。
噴灌機：BMH-20 S驅動旋轉噴頭，實現360°均勻灌溉，覆蓋半徑達50米，節水30%以上。
5. 特殊環境應用
極寒地區：BMH-100 HT采用低溫油液和特殊密封，可在-40℃環境下啟動，適用于北極科考船、寒區工程機械。
防爆場景：BMH-5 EX經ATEX認證，防爆等級Ex d IIB T4，用于煤礦、化工等危險區域。
水下設備：BMH-20 S密封等級達IP68，驅動水下機器人或潛水泵，最大潛水深度500米。
三、選型與維護建議
1. 選型關鍵參數
負載匹配：根據扭矩需求選擇排量（如重載選BMH-50，輕載選BMH-5）。
壓力驗證：確保系統壓力≤馬達額定壓力（如高壓場景選BMH-32 S，額定壓力35 MPa）。
轉速要求：低速場景選BMH-10（最低5 rpm），高速場景選BMH-5（最高2000 rpm）。
環境適配：高溫選BMH-100 HT，防爆選BMH-5 EX，水下選BMH-20 S。
2. 維護與故障排除
日常檢查：
油液清潔度（每500小時換濾芯）。
油位（確保在油標范圍內）。
密封件泄漏（檢查端蓋、軸封處是否有油漬）。
常見故障及處理：
扭矩不足：檢查系統壓力或內部泄漏（如齒輪磨損、密封失效）。
噪音過大：更換油液或軸承，調整齒輪嚙合間隙。
發熱嚴重：降低轉速或更換高粘度油液，檢查冷卻系統。
